一、工作原理

由于安装于主机体上的两台振动电机产生激振力，使物料沿水平孔板跳跃前进；热风由下部向上通过孔板，穿过物料层，达到脱水干燥的目的。

二、宜用范围

适用于食品、化工、医药、饲料、塑料、制盐、粮食、种籽、烟、糖、冶金等行业粉粒物料的干燥、冷却。

三、特点

1.节能：由于物料沿孔板跳跃运动，与热风充份接触，因而热效率高。

2.用途广：改变振动电机激振力和安装方向角度，可改变物料运行速度和运动状态，故可适用于不同物料干燥或冷却。

3.干燥效果好：振动使物料处于跳跃状态，热风从下可起缓冲作用，因而物料破碎率低，磨损少，且无过热或漏吹现象。

4.噪音低、隔振好：设备可浮放在楼板上工作、安装移置方便、密封好，工作环境好。

5.若在槽体中间加设隔板，前段通热风，后段通冷风，则可达到干燥、冷却两种功能。

6.投资省、运营费用低。结构简单，坚固耐用、维修方便、重量轻。

7.可配套安装自动给料装置，连续均匀给料，组成自动流水生产线。

三、主要技术参数

五、结构与系统图

1.结构

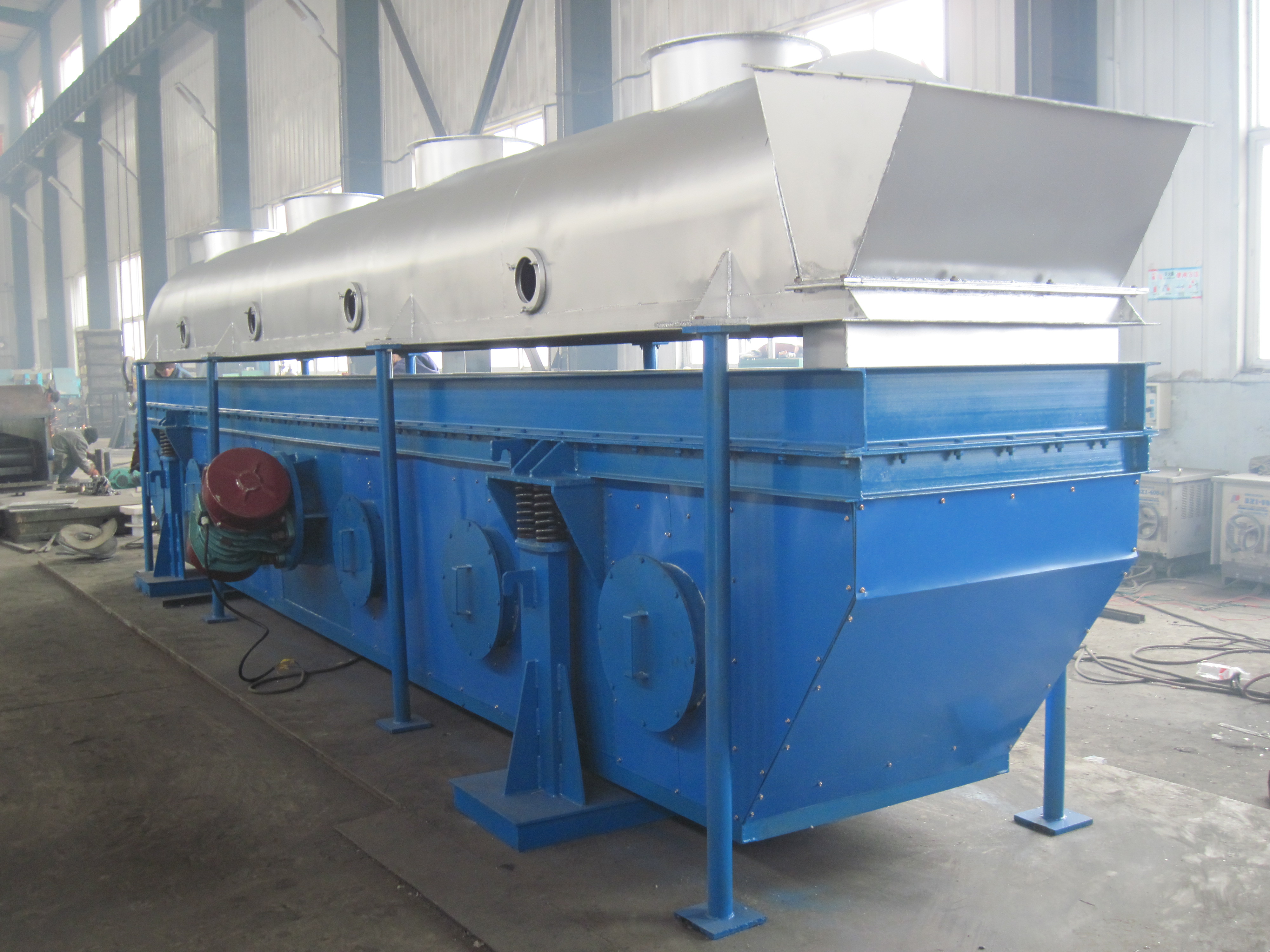

结构如图所示，由主机体、机架、隔振装置、振动电机等组成。

（1）主机体    （2）进料口    （3）出风口   （4）振动电机   （5）清扫窥视门    （6）进风口     （7）出料口    （8）机架

2、系统图

1、送风机   2、加热器   3、给料机   4、软管   5、抽风管   6、温度表（2只）7、除尘器   8、抽风管   9、抽风机   10、出料口  11、干燥机   12、送风管
